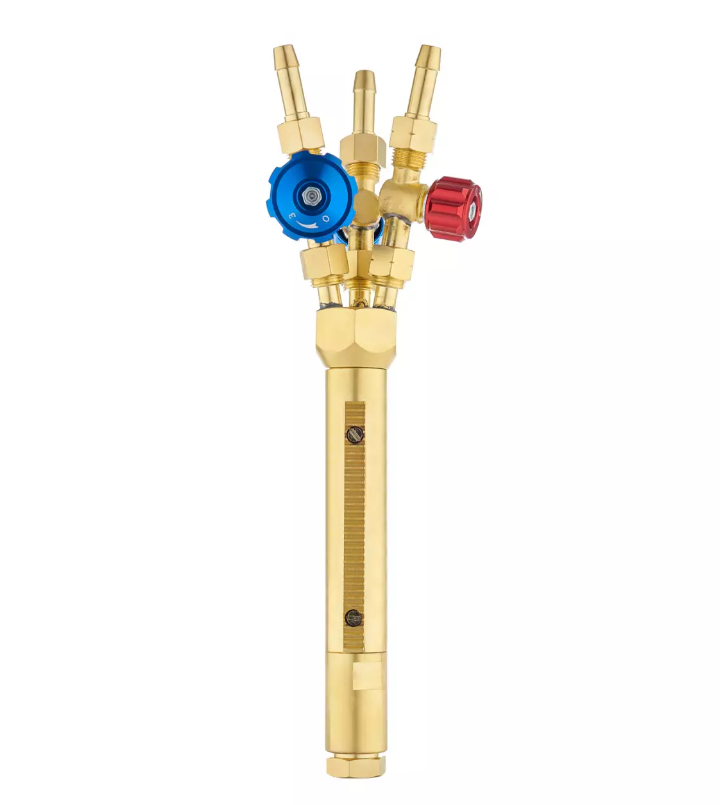

Резак машинный РМ-3В арт. 001.022.101

Резак ПТК РМ-3В предназначен для машинной газокислородной резки с применением мундштуков с внутрисопловым смешением газов. Используется на портальных машинах, стационарных установках АСШ, а также на переносных резательных машинах типа «Радуга», «Орбита» и «Микрон».

Корпус резака изготовлен из высококачественной латуни, обеспечивающей долговечность и устойчивость к термическим нагрузкам.

Конструктивные особенности:

• Оснащён тремя вентилями:
   - КР – кислород режущий;
   - КП – кислород подогревающий;
   - ГГ – горючий газ.
• Резьба штуцеров:
   - КР и КП – М16×1,5;
   - ГГ – М16×1,5LH (левая резьба).
• Крепление на портальной машине осуществляется через кронштейн и суппорт, фиксируемые на штанге.
• Высота резака регулируется при помощи зубчатой рейки длиной 220 мм.
• Общая длина резака — 330 мм (без учёта мундштуков).
• Резьба гайки крепления мундштука — М22×1,5.

Преимущества:

• Сокращает расход горючего газа и кислорода на 5–15%.
• Увеличивает скорость резки до 20%.
• Уменьшает время врезки в металл до 10%.
• Снижает потери металла за счёт уменьшенной ширины реза (до 10%).
